蓝牙配网:通过支付宝小程序为HaaS板便捷配网示例

1. 案例简介

miniapp_agent_demo是我们提供的小程序配网、上云配套固件。通过配套的“HaaS小程序”,开发者可以快速实现设备的配网、上云、连接 IoT Studio 快速实现应用开发及部署。 其完成的主要功能包括:

  • 蓝牙配网 上电启动蓝牙配网 连接小程序指定的 Wi-Fi Ping "aliyun.com" 并将连接结果返回至小程序端显示
  • LinkSDK 连接物联网平台 接收小程序下发的三元组 连接物联网平台并运行业务代码

该示例的运行依赖下述基本功能完成对接:

  • 内核的任务和中断运行正常
  • 系统tick定时器正常运行
  • 蓝牙通信
  • Wi-Fi连接

*方案限制*:目前不支持中文SSID和中文密码。

2. 物料清单

2.1 HaaS100 硬件

HaaS100 硬件简介

3. 设备端实现

4. 完整使用流程

点击这里(https://cloud.video.taobao.com/play/u/1632932/p/1/e/6/t/1/307129850804.mp4)观看演示视频。

烧录固件至开发板

*> 选择解决方案: 小程序配网 上云 应用案例* *> 选择开发板: Haas100 board configure*

– 编译固件可参考《AliOS Things集成开发环境使用说明之编译固件》。 – 烧录固件可参考《AliOS Things集成开发环境使用说明之烧录固件》

小程序配网

  • 准备一个连接至互联网的 Wi-Fi AP。它可以由手机热点产生,也可以通过路由器配置。在本案例中,热点信息如下: SSID: HaaS-AP PassWord: MiniAppAgentDemo
  • 将烧录好固件的设备上电
  • 在“支付宝”中搜索并打开“HaaS小程序”
  • 点击底部“配网”Tab
  • 输入目标AP的SSID及Password
  • 打开手机蓝牙
  • 点击扫描配网设备(授予蓝牙权限)
  • 在扫描列表中选择待配网设备
  • 点击“发起配网”
  • 等待配网完成,显示配网状态。当“配网状态”中显示“设备IP”时,代表配网成功。

配置物联网平台

点击这里(https://iot.console.aliyun.com/)进入物联网平台

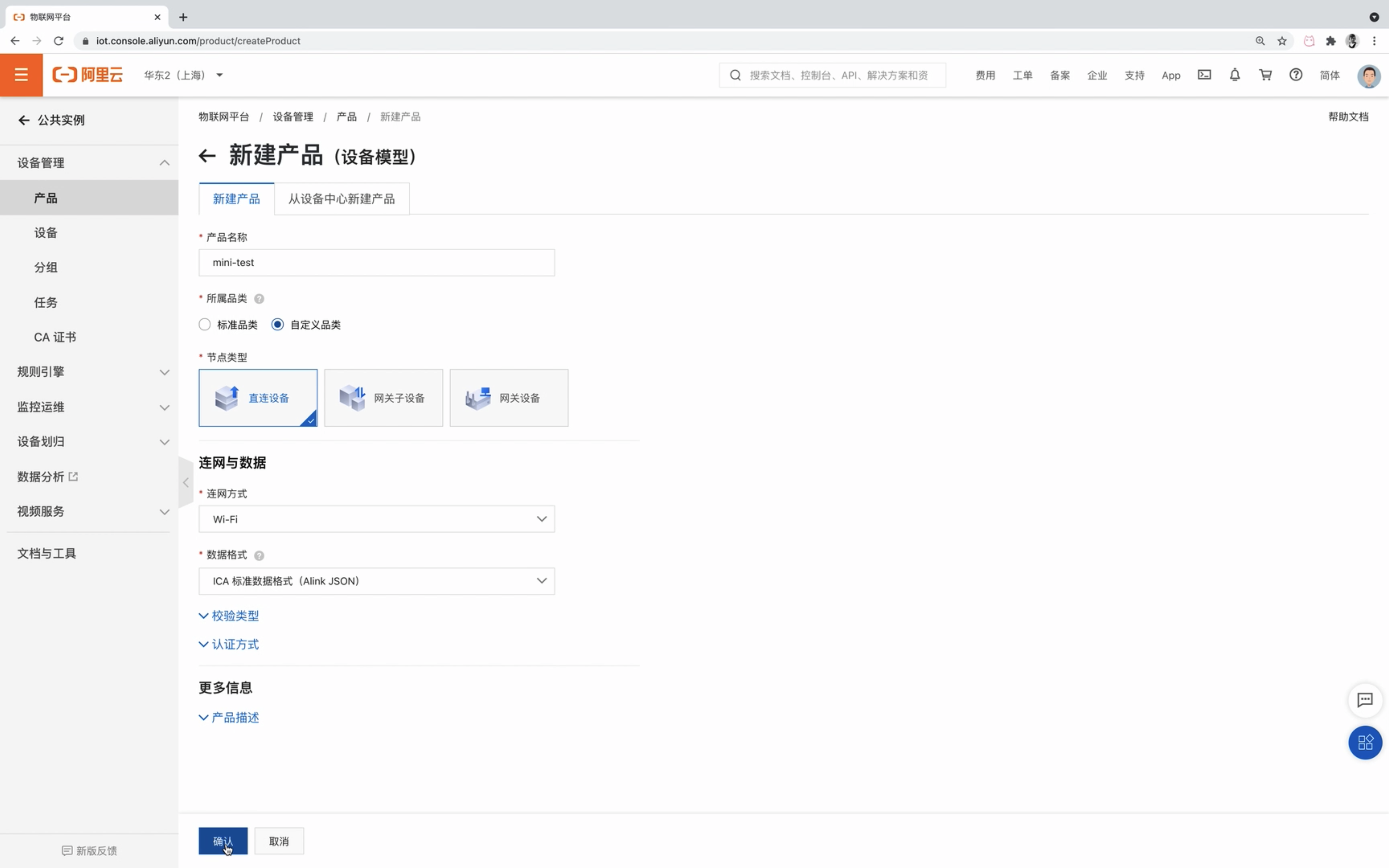

创建产品

点击 公共实例-产品-新建产品,选择自定义品类,点击创建。

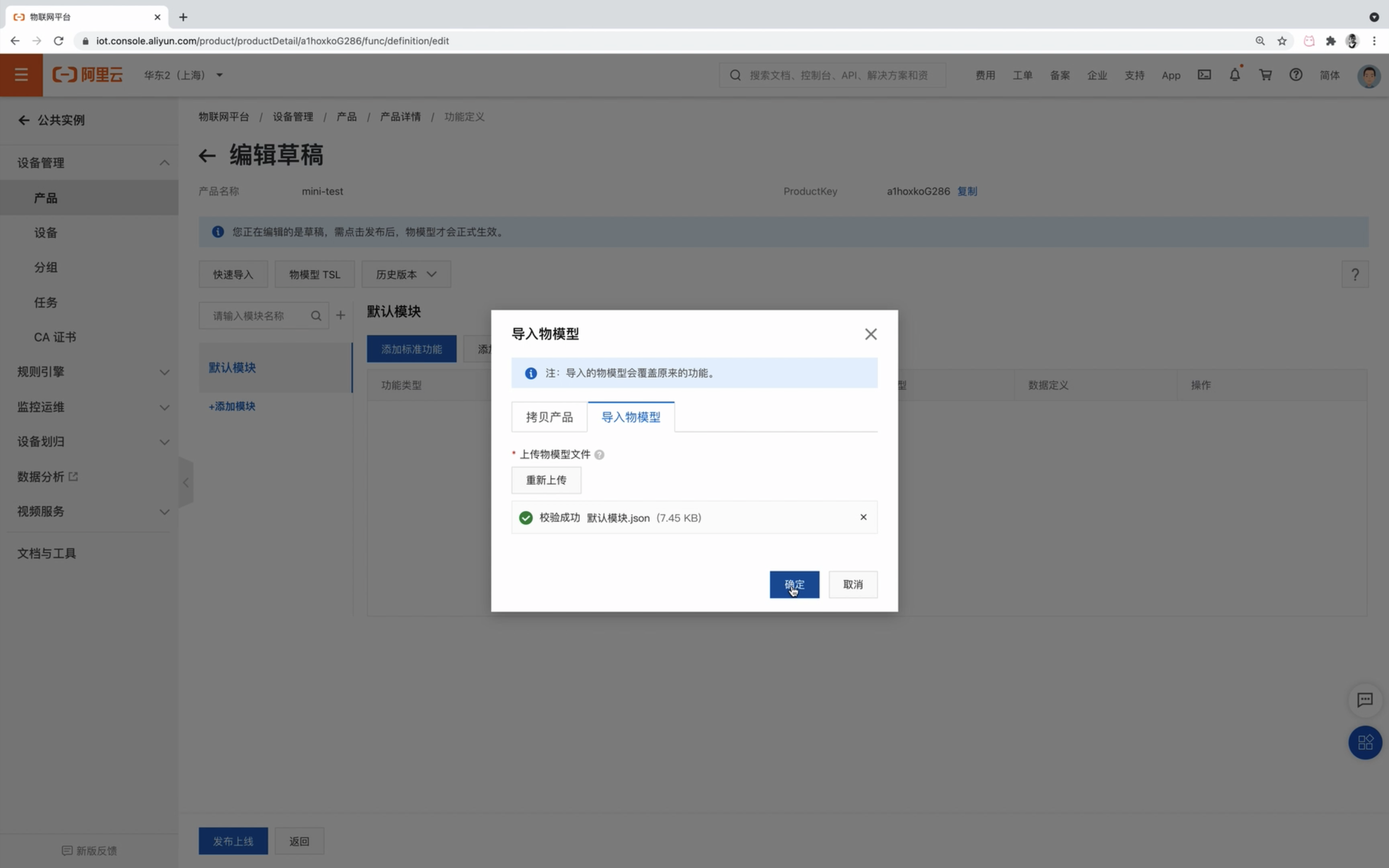

配置物模型并发布

导入代码目录下的物模型文件,发布物模型。

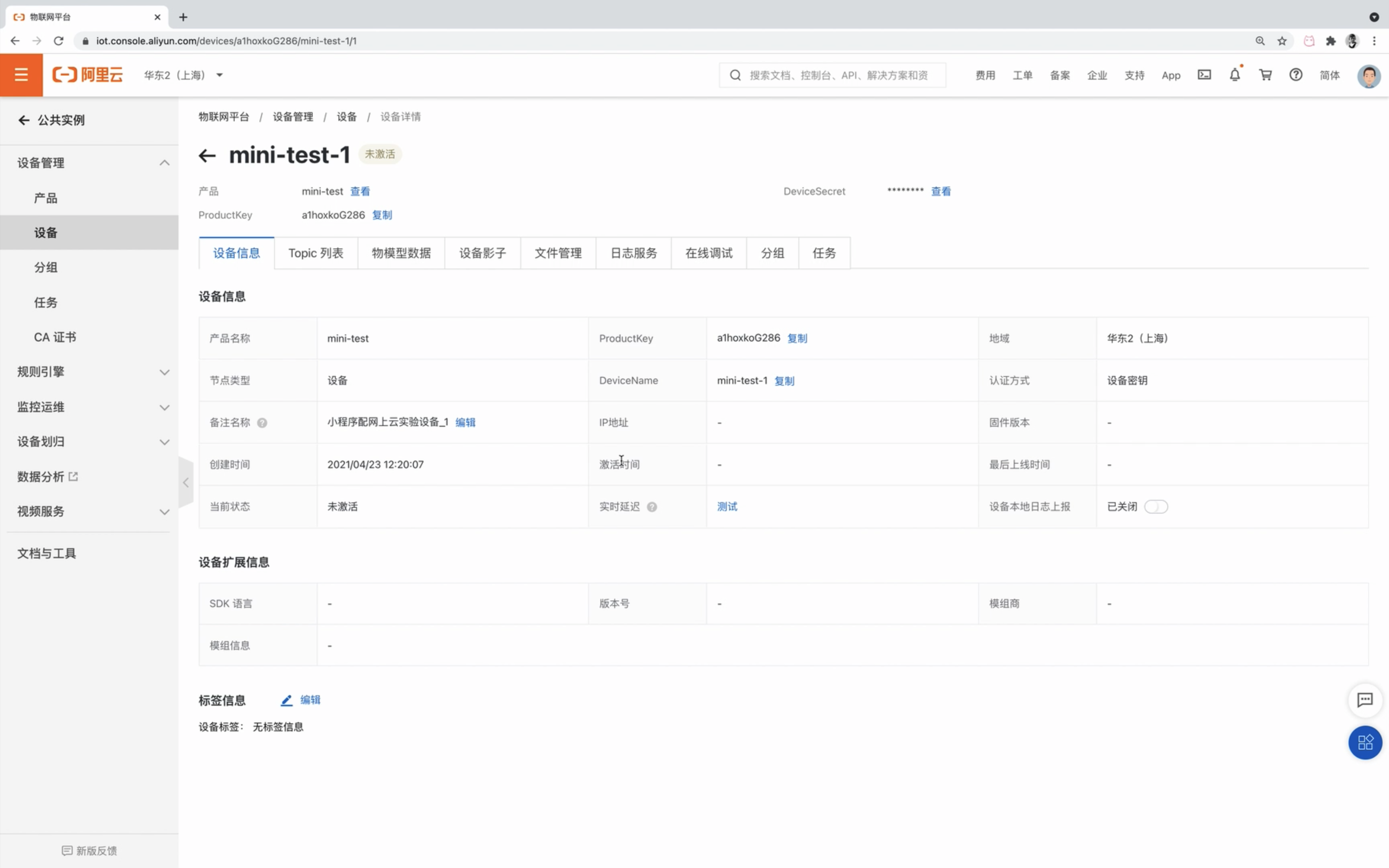

创建设备

在该产品下创建设备,获得三元组。

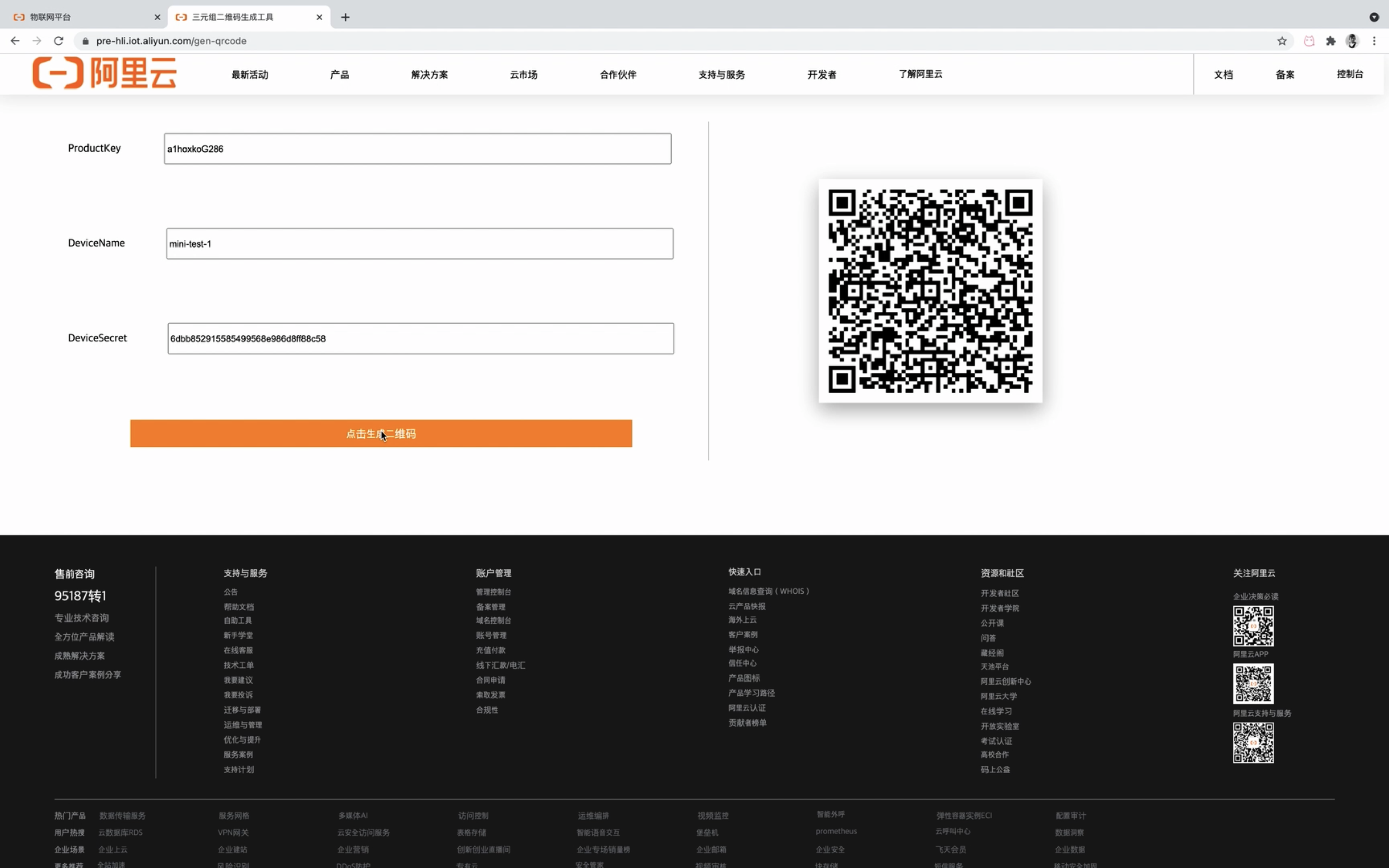

生成三元组二维码

点击这里(https://haas.iot.aliyun.com/gen-qrcode),前往二维码生成工具。将三元组依次拷贝,生成二维码供小程序读取。

小程序上云

  • 点击底部“上云”Tab
  • 输入目标三元组 也可以使用二维码生成工具(https://haas.iot.aliyun.com/gen-qrcode) 在页面输入三元组之后,点击生成二维码,并使用小程序“扫码获取三元组”
  • 打开手机蓝牙
  • 点击扫描设备(授予蓝牙权限)
  • 在扫描列表中选择设备
  • 点击“下发三元组”
  • 等待三元组下发完成

配置 IoT Studio

点击这里(https://studio.iot.aliyun.com/)进入IoT Studio

创建项目

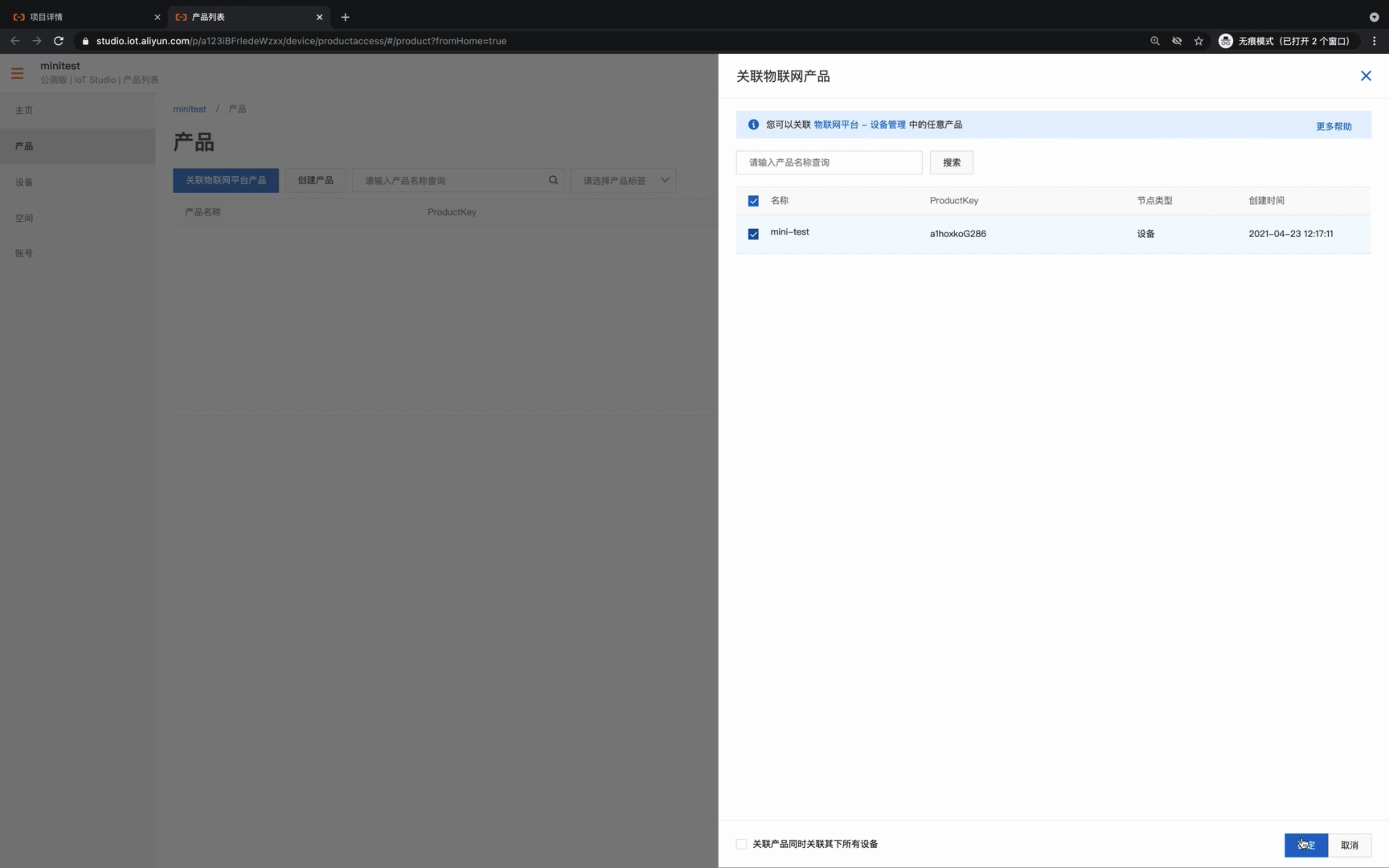

关联物联网平台

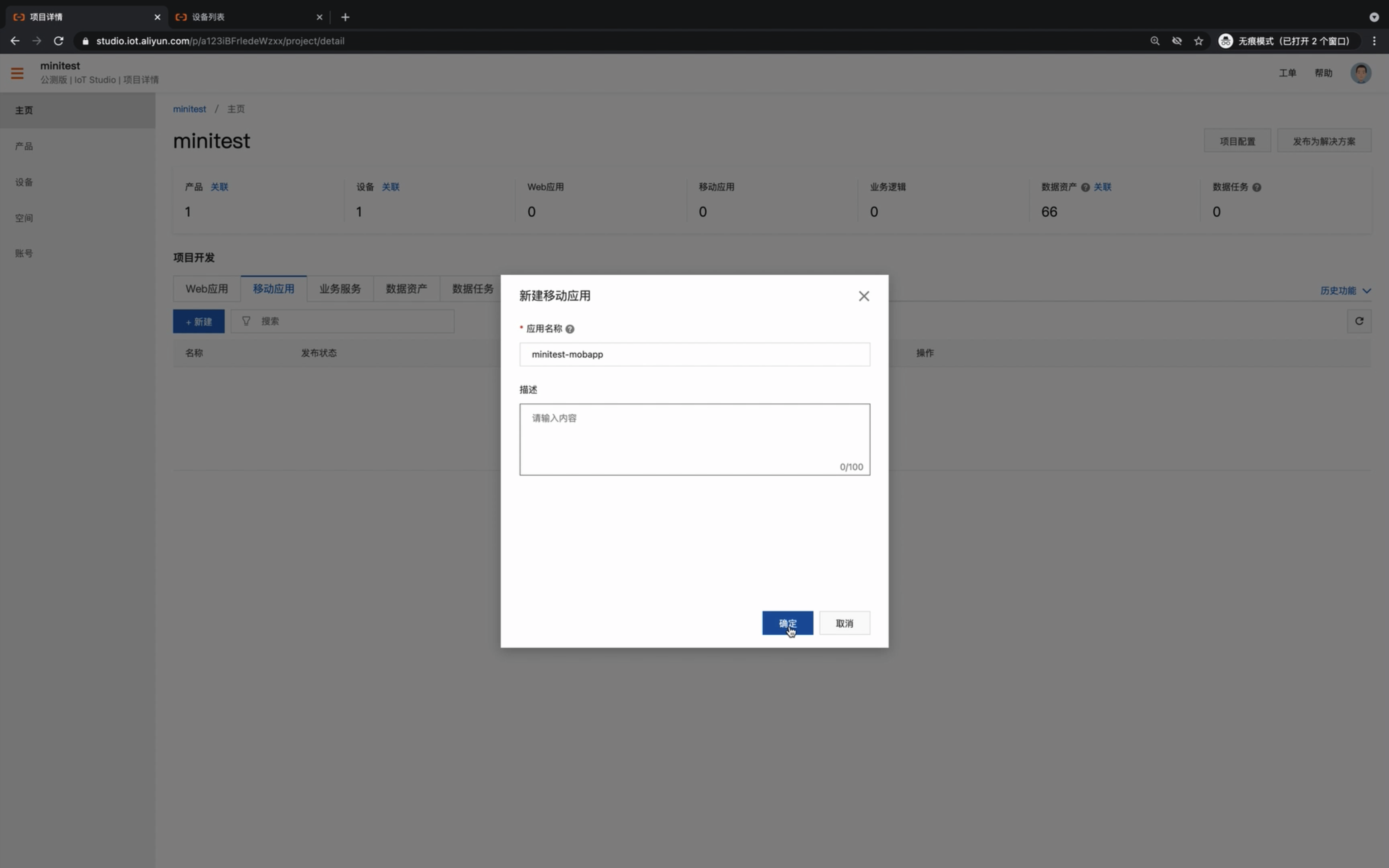

创建移动端应用

编辑移动应用界面,并完成数据绑定。 本案例中,使用6个按钮对应 HaaS100 开发板上6个灯的亮灭。

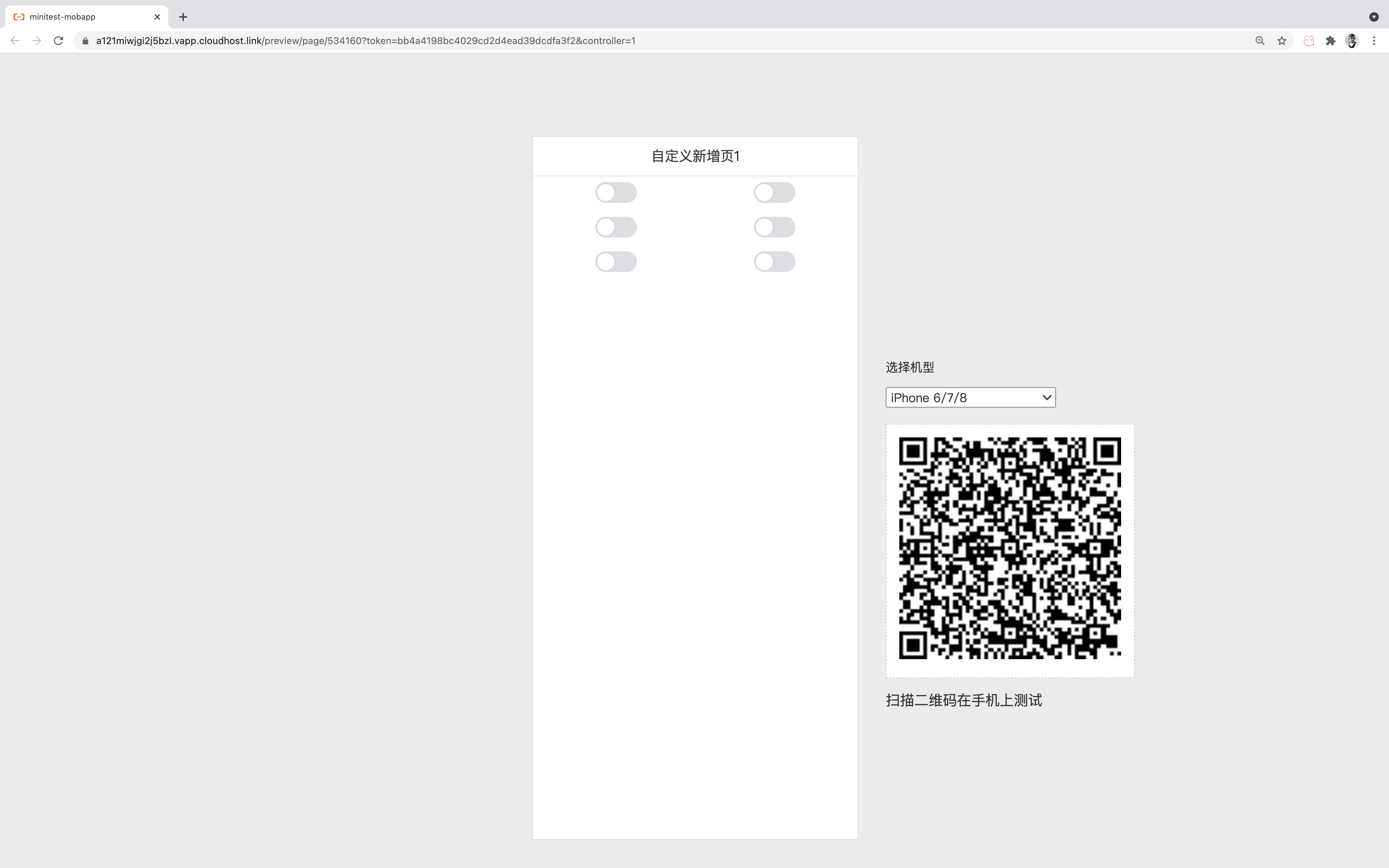

点击右上角预览图标,进入预览。

预览移动端应用

小程序预览移动端应用

  • 点击底部“IoT Studio”Tab
  • 扫描 IoT Studio 中提供的预览二维码

5. 总结

本实验提供了小程序方法来实现设备的快速配网、上云,帮助开发者快速连接物联网平台。开发者们可以基于此案例,开发更多的联网应用。
