概述

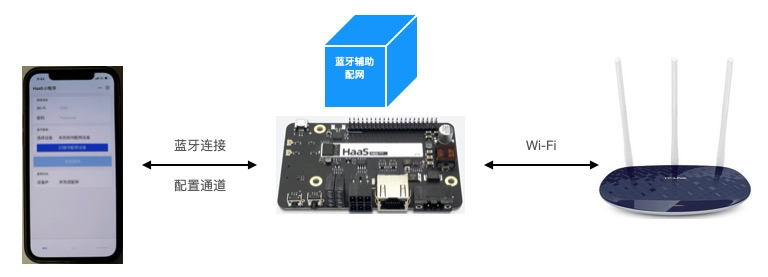

AliOS Things 3.3提供ble_netconfig组件,用BLE功能传递配置信息,包括Wi-Fi配网需要的SSID和密码信息,连接阿里云需要的三元组信息。

功能支持

ble_netconfig组件主要支持如下功能:

  • 开启和关闭BLE配置通道功能
  • 在BLE配置通道上传递消息给手机支付宝小程序功能

版权说明

Apache license v2.0

目录结构

|-- ble_netconfig.c #BLE网络配置核心代码
|-- ble_netconfig.h #BLE网络配置头文件
|-- example #BLE网络配置实例
| |-- netcfg_example.c
|-- package.yaml #makefile
|-- README.md #README文档

依赖组件

  • osal_aos
  • ble_host
  • netmgr

常用配置

API说明

API列表

BLE_NetCfg_init 初始化BLE配置通道
BLE_NetCfg_start 开启BLE配置通道功能
BLE_NetCfg_stop 关闭BLE配置通道功能
BLE_NetCfg_notificate HaaS开发板通过蓝牙发送消息给HaaS小程序
BLE_NetCfg_wifi_get 获取Wi-Fi热点信息,SSID和密码
BLE_NetCfg_wifi_set 设置Wi-Fi热点信息,SSID和密码,配网逻辑会连接Wi-Fi热点
BLE_NetCfg_devinfo_get 获取设备三元组信息
BLE_NetCfg_devinfo_set 设置设备三元组信息

API详情

BLE_NetCfg_init

初始化BLE配置通道功能。 函数原型

BLE_NETCFG_STATE BLE_NetCfg_init(BLE_netCfg_callck callback)

输入参数

args description
callback 回调函数

返回参数 0:成功, 其他值:失败。

BLE_NetCfg_start

开启BLE配置通道功能。该功能在收到Wi-Fi热点SSID和密码后,会自动连接网络,并在获得IP后抛出事件。

函数原型

BLE_NETCFG_STATE BLE_NetCfg_start(void)

输入参数

args description

返回参数 0:成功, 其他值:失败。

BLE_NetCfg_stop

关闭BLE配置通道功能。 函数原型

BLE_NETCFG_STATE BLE_NetCfg_stop(void)

输入参数

args description

返回参数 0:成功, 其他值:失败。

BLE_NetCfg_notificate

HaaS开发板通过蓝牙发送消息给HaaS小程序

函数原型

BLE_NETCFG_STATE BLE_NetCfg_notificate(const uint8_t *data, uint16_t size)

输入参数

args description
data 传输消息内容
size 传输消息长度

返回参数

0:成功, 其他值:失败。

BLE_NetCfg_wifi_get

获取Wi-Fi热点信息,SSID和密码

函数原型

BLE_NETCFG_STATE BLE_NetCfg_wifi_get(char **ssid, char **passwd)

输入参数

args description
ssid 用于存放返回Wi-Fi热点SSID信息的存储空间
passwd 用于存放返回Wi-Fi热点密码信息的存储空间

返回参数

0:成功, 其他值:失败。

BLE_NetCfg_wifi_set

设置Wi-Fi热点信息,SSID和密码,配网逻辑会连接Wi-Fi热点

函数原型

BLE_NETCFG_STATE BLE_NetCfg_wifi_set(char *ssid, char *passwd)

输入参数

args description
ssid 传入Wi-Fi热点SSID信息
passwd 传入Wi-Fi热点密码信息

BLE_NetCfg_devinfo_get

获取设备三元组信息

函数原型

BLE_NETCFG_STATE BLE_NetCfg_devinfo_get(char **pk, char **dn, char **ds)

输入参数

args description
pk 用于存放返回设备三元组信息product key
dn 用于存放返回设备三元组信息device name
ds 用于存放返回设备三元组信息device secret

返回参数

0:成功, 其他值:失败。

BLE_NetCfg_devinfo_set

设置设备三元组信息

函数原型

BLE_NETCFG_STATE BLE_NetCfg_devinfo_set(char *pk, char *dn, char *ds)

输入参数

args description
pk 传入设备三元组信息product key
dn 传入设备三元组信息device name
ds 传入设备三元组信息device secret

返回参数

0:成功, 其他值:失败。

使用示例

组件使用示例相关的代码下载、编译和固件烧录均依赖AliOS Things配套的开发工具,所以首先需要参考《AliOS Things集成开发环境使用说明之搭建开发环境》,下载安装。 待开发环境搭建完成后,可以按照以下步骤进行示例的测试。

步骤1 创建或打开工程

打开已有工程

如果用于测试的案例工程已存在,可参考《AliOS Things集成开发环境使用说明之打开工程》打开已有工程。

创建新的工程

组件的示例代码可以通过编译链接到AliOS Things的任意案例(solution)来运行,这里选择helloworld_demo案例。helloworld_demo案例相关的源代码下载可参考《AliOS Things集成开发环境使用说明之创建工程》

步骤2 添加组件

案例下载完成后,需要在helloworld_demo组件的package.yaml中添加对组件的依赖:

depends:
- ble_netconfig: dev_aos

步骤3 下载组件

在已安装了 的开发环境工具栏中,选择Terminal -> New Terminal启动终端,并且默认工作路径为当前工程的workspace,此时在终端命令行中输入:

aos install ble_netconfig

上述命令执行成功后,组件源码则被下载到了./components/ble_netconfig路径中。

步骤4 添加示例

ble_netconfig组件的package.yaml中添加示例代码

source_file:
- ble_netconfig.c
- example/netcfg_example.c

步骤5 编译固件

在示例代码已经添加至组件的配置文件,并且helloworld_demo已添加了对该组件的依赖后,就可以编译helloworld_demo案例来生成固件了,具体编译方法可参考《AliOS Things集成开发环境使用说明之编译固件》

步骤6 烧录固件

helloworld_demo案例的固件生成后,可参考《AliOS Things集成开发环境使用说明之烧录固件》来烧录固件。

步骤7 打开串口

固件烧录完成后,可以通过串口查看示例的运行结果,打开串口的具体方法可参考《AliOS Things集成开发环境使用说明之查看日志》

当串口终端打开成功后,可在串口中输入help来查看已添加的测试命令。

步骤8 测试示例

CLI命令行输入: netcfg_example

案例工具

  • 串口工具
  • 支付宝HaaS小程序

打开支付宝,搜索"HaaS小程序"进入小程序操作界面

多个待配网设备

当存在多个待配网设备时,在小程序界面点击“选择设备”,会弹出设备选择列表。在列表中选择待配网设备。

在CLI命令行输入以下命令,可以查看设备名称和蓝牙地址

(ash)# ble_netCfg name
netconfig device name HaaS-0000004333c5
BT address 6c-33-33-22-11-11

netconfig device name和小程序待配网设备列表是对应的。

这里要注意蓝牙地址BT address一定要不一样。如果蓝牙地址一样,则小程序待配网列表只会出现一个设备。此时说明该开发板蓝牙地址没有烧录,需要手动烧录蓝牙地址。

aos_mac WIFI xx:xx:xx:xx:xx:xx
aos_mac BT xx:xx:xx:xx:xx:xx

设置成功后,输入ble_netCfg name确认蓝牙地址设置成功。重启设备,小程序待配网设备列表会出现多台设备。
