实验介绍

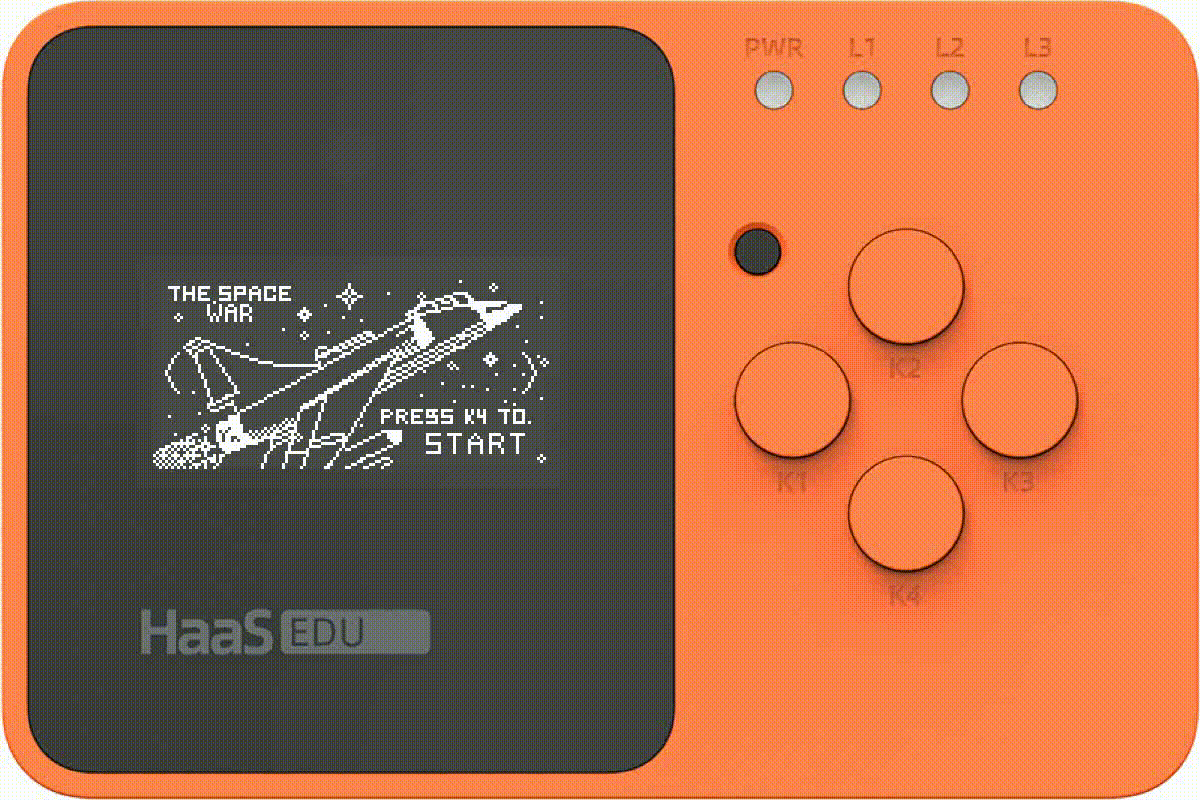

飞机大战作为一款经典的街机游戏，是很多人的童年回忆。我们的 HaaS EDU K1 开发板专门设计了街机样式的按键排列，很适合我们做这类游戏的开发。

涉及知识点

OLED绘图按键事件

开发环境准备

硬件

开发用电脑一台 HAAS EDU K1 开发板一块 USB2TypeC 数据线一根

软件

AliOS Things开发环境搭建

开发环境的搭建请参考 HaaS_EDU_K1_Quick_Start (搭建开发环境章节)，其中详细的介绍了AliOS Things 3.3的IDE集成开发环境的搭建流程。

HaaS EDU K1 DEMO 代码下载

HaaS EDU K1 DEMO 的代码下载请参考 HaaS_EDU_K1_Quick_Start (创建工程章节)，其中，选择解决方案: 基于教育开发板的示例选择开发板: haaseduk1 board configure

代码编译、烧录

参考 HaaS_EDU_K1_Quick_Start (3.1 编译工程章节)，点击 ✅ 即可完成编译固件。参考 HaaS_EDU_K1_Quick_Start (3.2 烧录镜像章节)，点击 "⚡️" 即可完成烧录固件。

游戏设定

不同于规则简单的贪吃蛇，在飞机大战这类游戏中，往往需要对游戏中出现的每个对象进行数值、行为的设定。在开发游戏前期，梳理好这些设定也有助于我们更清晰地进行开发。有时，优秀的设定也是吸引玩家的重要因素。

角色设定

行为设定

- 在本游戏中，玩家将控制阿克琉斯级战舰，在持续不断的敌机中通过闪避或攻击开辟出自己的路。
- 玩家可以通过 HaaS EDU K1 的四个按键控制 阿克琉斯级战舰 进行前后左右运动。
- 在游戏进行过程中，玩家的战舰会不断发射炮弹。被炮弹攻击的敌方战舰会损失响应的装甲。
- 若玩家战舰被敌方战舰撞击，双方均会损失装甲。
- 玩家有三次紧急修复战舰的机会。

游戏实现

游戏流程

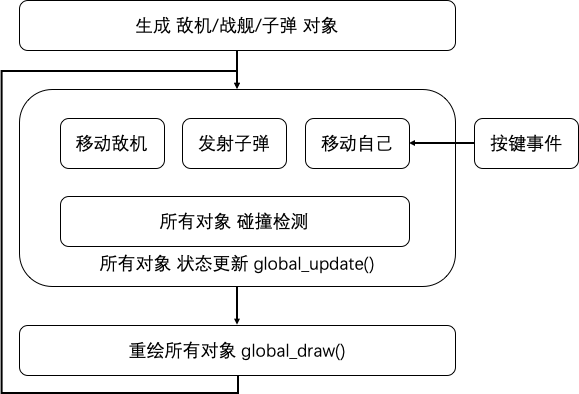

在开始之前，我们先使用一个简单的流程，帮助大家理解本游戏的刷新机制。这个大循化即游戏刷新所需要的所有流程。

// 游戏中所有对象的更新判定由大循环维护
void aircraftBattle_task()
{
    while (1)
    {
        OLED_Clear();           // 清理屏幕数据
        global_update();        // 刷新全局对象 如更新对象的贴图状态 发射子弹 撞击判断 等
        global_draw();          // 绘制刷新完后的所有对象
        OLED_Refresh_GRAM();// 将绘制结果显示在屏幕上
        aos_msleep(40);         // 40ms 为一个游戏周期
    }
}

贴图实现

对于每个对象，我们希望能够将其定位到游戏地图上的每一点，而不是单纯使用贴图函数。因此，每个对象有一个“控制坐标”，而我们相对这个“控制坐标”计算出贴图坐标。这样，如果一个对象需要变换不同尺寸的贴图，我们可以更方便地计算出它的贴图坐标。如图，红色为该对象的控制坐标，蓝色为该贴图的贴图坐标。

typedef struct
{
    map_t *map;                         // 贴图
    int cur_x;
    int cur_y;                          // 飞行物对象的控制坐标
} dfo_t;                                        // 飞行物对象

/*
    -> x
    ____________________
    |         |    icon|
 |  |       of_y       |
 \/ |         |        |
  y |--of_x--cp        |
    |__________________|
*/

typedef struct
{
    icon_t *icon;       // 贴图对象
    int offset_x;
    int offset_y;       // 相对于控制坐标的偏移
} map_t; // 贴图

注意⚠️，在开发过程中，我们使用的是竖屏模式，坐标系是以竖屏做处理。因此，在绘图时，我们需要做坐标系的转换。

void draw_dfo(dfo_t *dfo)
{
    map_t *cur_map = get_cur_map(dfo);  // 获取当前对象的贴图

    // 计算对象边界
    int top = dfo->cur_y + cur_map->offset_y;
    int bottom = dfo->cur_y + cur_map->offset_y + cur_map->icon->width;
    int left = dfo->cur_x + cur_map->offset_x;
    int right = dfo->cur_x + cur_map->offset_x + cur_map->icon->height;

    // 若对象超出屏幕 则不绘制
    if (top > 132 || bottom < 0 || left > 64 || right < 0)
        return;

    // 绘制坐标转换后的贴图对象
    OLED_Icon_Draw(
        dfo->cur_y + cur_map->offset_y,
        64 - (dfo->cur_x + cur_map->offset_x + cur_map->icon->height),
        cur_map->icon,
        2);
}

这样，就可以实现在OLED上绘制我们设定的战舰图片了。

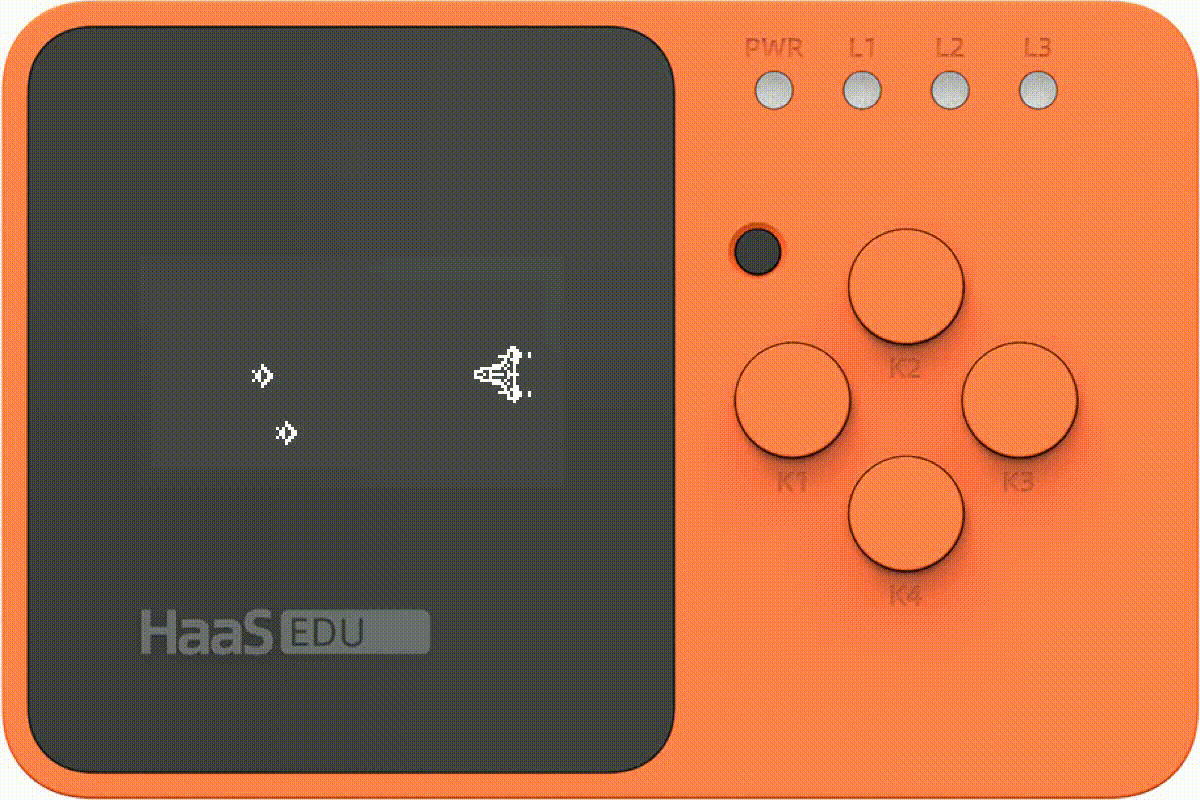

移动战舰

接下来，我们要实现的是根据用户的按键输入来移动战舰的贴图。在此之前，我们需要对 dfo_t 结构体进行更多的补充。我们额外定义一个 speed 属性，用于定义在用户每次操作时移动一定的距离。注意，这里的前后左右均是在游戏坐标系中。

typedef struct
{
    // 舰船坐标
    int cur_x; // 运动
    int cur_y;
        // 舰船速度
    uint8_t speed;      // 绝对固定
    // 舰船贴图
    map_t *map;
} dfo_t;                   // Dentified Flying Object

typedef enum
{
    UP,
    LEFT,
    RIGHT,
    DOWN
} my_craft_dir_e_t;

void move_MyCraft(dfo_t *my_craft, my_craft_dir_e_t dir)
{
    // 获取舰船当前的贴图对象
    map_t *cur_map = get_cur_map(my_craft);
    // 计算贴图边界
    int top = my_craft->cur_y + cur_map->offset_y;
    int bottom = my_craft->cur_y + cur_map->offset_y + cur_map->icon->width;
    int left = my_craft->cur_x + cur_map->offset_x;
    int right = my_craft->cur_x + cur_map->offset_x + cur_map->icon->height;
        // 判断方向
    switch (dir)
    {
    case UP:
        // 如果这次移动不会超过地图边界 则移动
        if (!(top - my_craft->speed < 0))
            my_craft->cur_y -= my_craft->speed;
        break;
    case DOWN:
        if (!(bottom + my_craft->speed > 132))
            my_craft->cur_y += my_craft->speed;
        break;
    case LEFT:
        if (!(left - my_craft->speed < 0))
            my_craft->cur_x -= my_craft->speed;
        break;
    case RIGHT:
        if (!(right + my_craft->speed > 64))
            my_craft->cur_x += my_craft->speed;
        break;
    default:
        break;
    }
}

将按键回调函数关联至移动舰船函数。注意，这里的前后左右均是在游戏坐标系中。

void aircraftBattle_key_handel(key_code_t key_code)
{
    switch (key_code)
    {
    case EDK_KEY_4:
        move_MyCraft(my_craft, LEFT);
        break;
    case EDK_KEY_1:
        move_MyCraft(my_craft, UP);
        break;
    case EDK_KEY_3:
        move_MyCraft(my_craft, DOWN);
        break;
    case EDK_KEY_2:
        move_MyCraft(my_craft, RIGHT);
        break;
    default:
        break;
    }
}

加一点特效

作为一个注重细节，精益求精的开发者，我们希望给我们的舰船加上一些特效。而这需要舰船对象不断改变重绘自己的贴图。为了这个功能，我们额外创建了一个新的结构体用于管理“动画”。

typedef struct
{
    map_t **act_seq_maps;               // 贴图指针数组 该动画的所有贴图（例如爆炸动作包含3帧）
    uint8_t act_seq_len;                // 贴图指针数组长度
    uint8_t act_seq_index;              // 用于索引帧

    uint8_t act_seq_interval;           // 帧间延迟
    uint8_t act_seq_interval_cnt;       // 用于延迟计数

    uint8_t act_is_destory;                     // 用于标记该动画是否是毁灭动画 若是则不再重复
} act_seq_t;

同时，每个舰船对象新增了一系列属性 act_seq_type，用于显示当前的贴图状态。例如，当 act_seq_type = 0 时，表示舰船处于正常状态，每隔 act_seq_interval 个周期切换显示一次贴图，即第一行的三帧贴图。当 act_seq_type = 1 时，表示舰船处于爆炸状态，每隔 act_seq_interval 个周期切换显示一次贴图，即第二行的三帧贴图。目前 act_seq_type 的含义由每个舰船对象自己定义和维护。也可以归纳成统一的枚举量，这一步读者可以自行完成。

typedef struct
{
    int cur_x;
    int cur_y;
    uint8_t speed;

    act_seq_t **act_seq_list; // 动画数组 包含了多个动作序列
    uint8_t act_seq_list_len; // 动画数组长度
    uint8_t act_seq_type;
} dfo_t;

// 正常动作序列
act_seq_t *achilles_normal_act = (act_seq_t *)malloc(sizeof(act_seq_t));
achilles_normal_act->act_seq_maps = achilles_normal_maplist;
achilles_normal_act->act_seq_len = 3;           // 该动作序列包含3帧图片
achilles_normal_act->act_seq_interval = 10;     // 该动画帧间延迟10周期
achilles_normal_act->act_is_destory = 0;        // 该动画不是毁灭动画 即一直重复
// 毁灭动作序列
act_seq_t *achilles_destory_act = (act_seq_t *)malloc(sizeof(act_seq_t));
achilles_destory_act->act_seq_maps = achilles_destory_maplist;
achilles_destory_act->act_seq_len = 3;
achilles_destory_act->act_seq_interval = 4;     // 该动画帧间延迟4周期
achilles_destory_act->act_is_destory = 1;
// 动作序列数组
act_seq_t **achilles_act_seq_list = (act_seq_t **)malloc(sizeof(act_seq_t *) * achilles->act_seq_list_len);
achilles_act_seq_list[0] = achilles_normal_act;
achilles_act_seq_list[1] = achilles_destory_act;
// 将舰船对象属性指向该动作序列数组
achilles->act_seq_list = achilles_act_seq_list;
achilles->act_seq_type = 0;

定义完成后，我们需要在游戏的每一次循环中，更新战舰状态和贴图。

void craft_update_act(dfo_t *craft)
{
    act_seq_t *cur_act_seq = craft->act_seq_list[craft->act_seq_type];
    if (cur_act_seq->act_seq_interval == 0)
        return; // 若当前战舰无动作序列，则不进行更新
    ++(cur_act_seq->act_seq_interval_cnt);
    if (cur_act_seq->act_seq_interval_cnt >= cur_act_seq->act_seq_interval)
    {
        cur_act_seq->act_seq_interval_cnt = 0;
        ++(cur_act_seq->act_seq_index); // 切换贴图
        if (cur_act_seq->act_seq_index >= cur_act_seq->act_seq_len)
        {
            cur_act_seq->act_seq_index = 0;
            if (cur_act_seq->act_is_destory == 1)
            {
                                // 在这里处理毁灭的舰船
            }
        }
    }
}

这样，我们就为战舰添加了喷气的特效。

移动敌机

移动敌机的方式更简单。只需要将其向下移动即可。实现方式如下。

void move_enemy(dfo_t *craft)
{
    map_t *cur_map = get_cur_map(craft);
    craft->cur_y += craft->speed;
    int top = craft->cur_y + cur_map->offset_y;
    if (top > 132)                                                                              // 当敌机飞过屏幕下方
        reload_dfo(craft, AUTO_RELOAD, AUTO_RELOAD);    // 重载敌机
}

重载敌机

在飞机大战中，会有持续不断的敌机生成，并且敌机的出现顺序和位置都随机。为了实现这种效果，我们采用的方式是维护一个敌机数组，当敌机飞过屏幕下方或是被击落后，我们会回收敌机并重新加载，将其重新显示在屏幕上。

void reload_dfo(dfo_t *craft, int pos_x, int pos_y)
{
    craft->cur_x = craft->pos_x;
    craft->cur_y = craft->pos_y;

    if (pos_x == AUTO_RELOAD)   // 如果指定重载坐标为自动重载
    {
        uint16_t height = get_cur_map(craft)->icon->width;
        craft->cur_x = random() % (64 - height) + height / 2;   // 则随机生成一个坐标，且保证对象显示在地图内
    }
    if (pos_y == AUTO_RELOAD)
    {
        uint16_t width = get_cur_map(craft)->icon->height;
        craft->cur_y = -(random() % 1000) - width / 2;
    }
}

这样，就能够实现源源不断的敌机了。

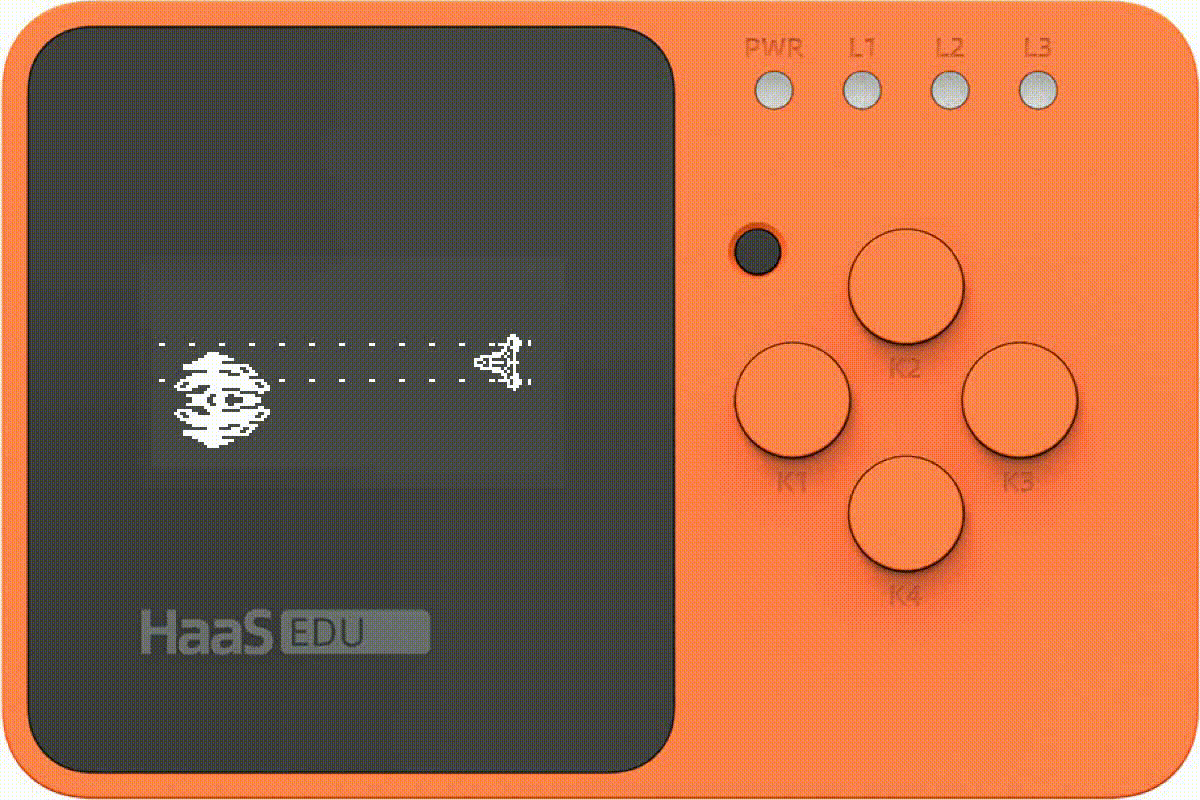

发射子弹

对于子弹而言，它和战舰的属性非常相似，因此我们在现有的舰船对象 dfo_t 上稍加改动即可。

typedef enum
{
    Achilles,   // 阿克琉斯级
    Venture,    // 冲锋者级
    Ares,       // 阿瑞斯级 战神级
    TiTan,      // 泰坦级
    Bullet,             // 子弹
} dfo_model_e_t;        // 飞行物型号

typedef struct
{
    int offset_x;
    int offset_y;       // 炮台的相对位置
} arms_t;                       // 武装结构体

typedef struct
{
    dfo_model_e_t model;        // 型号

    // 运动相关
    int start_x;                        // 飞行物的起始位置 用于计算飞行距离
    int start_y;

    int cur_x;                          // 飞行物的当前位置
    int cur_y;

    uint8_t speed;              // 飞行物的运动速度
    unsigned int range;         // 射程

    // 显示相关
    act_seq_t **act_seq_list;   // 动画数组
    uint8_t act_seq_list_len;   // 动画数组长度
    uint8_t act_seq_type;               // 动画状态

    // 攻击相关
    arms_t **arms_list;    // 武器装备数组
    uint8_t arms_list_len; // 武器数组长度
} dfo_t;

那么，目前 dfo_t 结构体不仅仅可以用于舰船，也可以用于定义子弹。接下来，我们为舰船定义炮台和子弹。

dfo_t *create_achilles()        // 定义阿克琉斯级战舰
{
        // 贴图等其他定义

    achilles->damage = 8;               // 定义撞击伤害
    achilles->full_life = 10;   // 定义完整装甲值
    achilles->cur_life = 10;    // 初始化装甲值

    achilles->arms_list_len = 2;        // 设定炮台数为2
    achilles->arms_list = achilles_arms_list;   // 定义炮台数组

    return achilles;
}

dfo_t *create_bullet()
{
        // 贴图等其他定义

    bullet->damage = 1;                 // 定义射击伤害
    bullet->full_life = 1;              // 定义完整装甲值
    bullet->cur_life = 0;               // 初始化子弹时 默认不激活

    bullet->start_x = -100;             // 初始化子弹时 将其移出屏幕外不做处理
    bullet->start_y = -100;
    bullet->cur_x = -100;
    bullet->cur_y = -100;

    return bullet;
}

为了生成持续不断的子弹，我们也采用重载的方式去生成子弹。

// 检索未被激活的子弹
dfo_t *get_deactived_bullet()
{
    for (int i = 0; i < MAX_BULLET; i++)
    {
        if (bullet_group[i]->cur_life <= 0)
            return bullet_group[i];
    }
    return NULL;
}

// 触发舰船射击子弹
void shut_craft(dfo_t *craft)
{
    if (craft->arms_list == NULL || craft->arms_list_len == 0)
        return;

    // 从每个炮台重载子弹
    for (int i = 0; i < craft->arms_list_len; i++)
    {
        dfo_t *bullet = get_deactived_bullet();
        if (bullet == NULL)
            return;
        reload_dfo(bullet, craft->cur_x + craft->arms_list[i]->offset_x, craft->cur_y + craft->arms_list[i]->offset_y);
    }
}

// 在每一次刷新时移动所有子弹
void move_bullet(dfo_t *bullet)
{
    if (bullet->cur_life <= 0)
        return;
    map_t *cur_map = get_cur_map(bullet);
    bullet->cur_y -= bullet->speed;
    int bottom = bullet->cur_y + cur_map->offset_y + cur_map->icon->width;
    if (bottom < 0 || (bullet->start_y - bullet->cur_y) > bullet->range)
    {
        bullet->cur_life = 0;   // 对超出射程的子弹 取消激活
        bullet->cur_x = -100;
    }
}

撞击判定

在这一步，我们将会实现对于所有对象的撞击判定，并对对象的属性做出对应的处理。简单而言，撞击判定只需要检查两个对象是否有像素点的重叠即可。

// 判断两个dfo对象 bullet craft 是否发生撞击
int hit_check(dfo_t *bullet, dfo_t *craft)
{
    if (craft->cur_y <= 0 || craft->cur_x <= 0)
        return 0;
    if (craft->cur_life <= 0)
        return 0;
    if (bullet->cur_life <= 0)
        return 0;
    act_seq_t *cur_act_seq = bullet->act_seq_list[bullet->act_seq_type];
    map_t *cur_map = cur_act_seq->act_seq_maps[cur_act_seq->act_seq_index];

    for (int bullet_bit_x = 0; bullet_bit_x < (cur_map->icon->height); bullet_bit_x++)
    {
        for (int bullet_bit_y = 0; bullet_bit_y < (cur_map->icon->width); bullet_bit_y++)
        {
            uint8_t bit = (cur_map->icon->p_icon_mask == NULL) ? cur_map->icon->p_icon_data[bullet_bit_x / 8 + bullet_bit_y] & (0x01 << bullet_bit_x % 8) : cur_map->icon->p_icon_mask[bullet_bit_x / 8 + bullet_bit_y] & (0x01 << bullet_bit_x % 8);
            if (bit == 0)
                continue;

            int bit_cur_x = bullet->cur_x + cur_map->offset_x + cur_map->icon->height - bullet_bit_x;
            int bit_cur_y = bullet->cur_y + cur_map->offset_y + bullet_bit_y;

            act_seq_t *cur_craft_act_seq = craft->act_seq_list[craft->act_seq_type];
            map_t *cur_craft_map = cur_craft_act_seq->act_seq_maps[cur_craft_act_seq->act_seq_index];

            for (int craft_bit_x = 0; craft_bit_x < (cur_craft_map->icon->height); craft_bit_x++)
            {
                for (int craft_bit_y = 0; craft_bit_y < (cur_craft_map->icon->width); craft_bit_y++)
                {
                    uint8_t craft_bit = (cur_craft_map->icon->p_icon_mask == NULL) ? cur_craft_map->icon->p_icon_data[craft_bit_x / 8 + craft_bit_y] & (0x01 << craft_bit_x % 8) : cur_craft_map->icon->p_icon_mask[craft_bit_x / 8 + craft_bit_y] & (0x01 << craft_bit_x % 8);
                    if (craft_bit == 0)
                        continue;
                    // 找到有效点对应的绝对坐标
                    int craft_bit_cur_x = craft->cur_x + cur_craft_map->offset_x + cur_craft_map->icon->height - craft_bit_x;
                    int craft_bit_cur_y = craft->cur_y + cur_craft_map->offset_y + craft_bit_y;
                    // 开始遍历所有可撞击对象
                    if (craft_bit_cur_x == bit_cur_x && craft_bit_cur_y == bit_cur_y)
                    {
                        return 1;
                    }
                }
            }
        }
    }
    return 0;
}

全局撞击判定，判断地图上所有存活对象的撞击情况。

void global_hit_check(void)
{
    // 子弹撞击检测
    for (int j = 0; j < MAX_BULLET; j++)
    {
        dfo_t *bullet = bullet_group[j];
        if (bullet->cur_life <= 0)
            continue;

        for (int i = 0; i < MAX_L_CRAFT + MAX_M_CRAFT + MAX_S_CRAFT; i++)
        {
            dfo_t *craft = enemy_crafts[i];
            if (craft->cur_life <= 0)
                continue;

            if (hit_check(bullet, craft))
            {
                craft->cur_life -= bullet->damage;
                bullet->cur_life = 0;
                bullet->cur_x = -100;
                if (craft->cur_life <= 0)
                {
                    destory(craft);
                }
                continue;
            }
        }
    }

    // 我方飞机撞击检测
    for (int i = 0; i < MAX_L_CRAFT + MAX_M_CRAFT + MAX_S_CRAFT; i++)
    {
        dfo_t *craft = enemy_crafts[i];
        if (craft->cur_life <= 0)
            continue;

        if (hit_check(my_craft, craft))
        {
            craft->cur_life -= my_craft->damage;
            my_craft->cur_life -= craft->damage;
            // 如果舰船装甲损毁 则摧毁舰船 将其动画状态置为毁灭动画
            if (craft->cur_life <= 0)
            {
                craft->act_seq_type = 1;
                        craft->cur_life = 0;
            }
            if (my_craft->cur_life <= 0)
            {
                my_craft->act_seq_type = 1;
                        my_craft->cur_life = 0;
                g_chance--;
            }
            continue;
        }
    }
}

全局刷新

void global_update(void)
{
    for (int i = 0; i < MAX_L_CRAFT + MAX_M_CRAFT + MAX_S_CRAFT; i++)
    {
        craft_update_act(enemy_crafts[i]);      // 更新所有敌机贴图状态
        move_enemy(enemy_crafts[i]);            // 自动移动所有敌机
    }
    for (int i = 0; i < MAX_BULLET; i++)
    {
        move_bullet(bullet_group[i]);           // 自动移动所有激活的子弹
    }
    craft_update_act(my_craft);                         // 更新玩家舰船状态
    shut_craft(my_craft);                                       // 触发玩家舰船射击
    global_hit_check();                                         // 全局撞击判定
}

实现效果

接下来请欣赏笔者的操作。
